در دنیای پیچیده سخت‌افزار کامپیوتر، منبع تغذیه یا همان PSU (Power Supply Unit) اغلب به عنوان یک جعبه‌ی فلزی ساده و خسته‌کننده در نظر گرفته می‌شود. اما در واقعیت، پاور قلب تپنده‌ی سیستم شماست و جریان حیات را در تک‌تک قطعات جاری می‌کند. برخلاف تصور بسیاری از کاربران تازه‌کار، پاور صرفاً یک رابط برای رساندن برق از پریز دیوار به داخل کیس نیست؛ بلکه یک مبدل و پردازنده‌ی بسیار پیچیده‌ی الکترونیکی است. کیفیت و ثبات عملکرد این قطعه، به طور مستقیم روی طول عمر مادربرد، پایداری کارت گرافیک در پردازش‌های سنگین و امنیت کل سیستم تاثیر می‌گذارد. در این مقاله به صورت کاملاً تخصصی و به زبان ساده، کالبد این قطعه‌ی حیاتی رو بررسی میکنیم تا با تمام استانداردها و مفاهیم آن آشنا شوید.

در این مقاله می‌خوانیم:

نمایش بیشتر نمایش کمتر

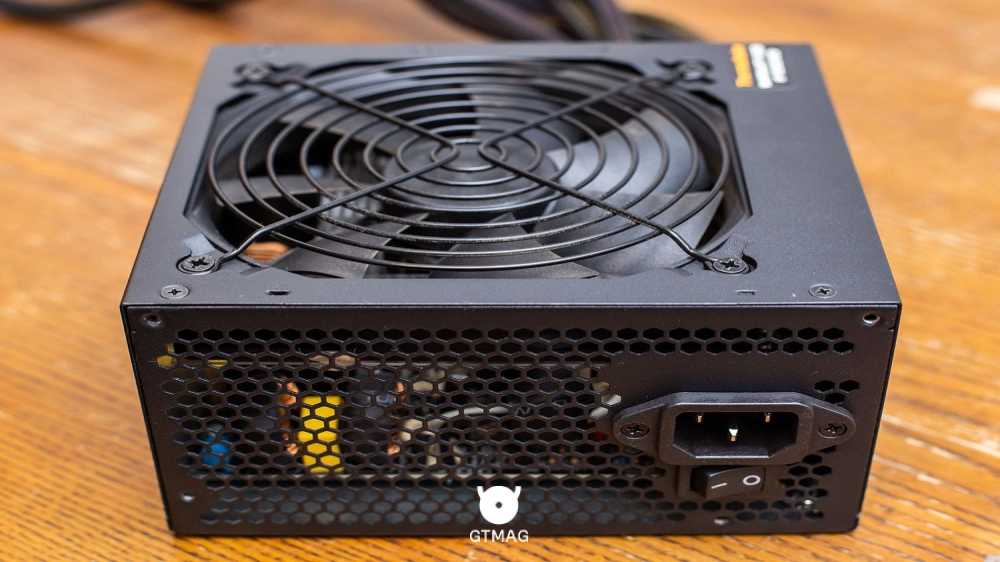

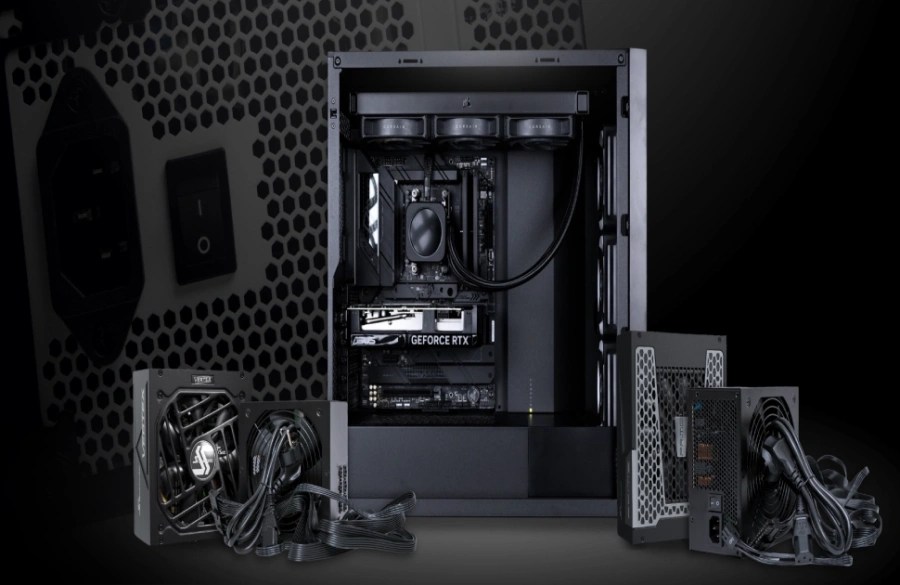

منبع تغذیه یا پاور (PSU)

پاور کامپیوتر چگونه کار می‌کند؟ (جادوی تبدیل AC به DC)

برقی که توسط شبکه‌های توزیع شهری به خانه‌ی ما می‌رسد، از نوع جریان متناوب (AC) با ولتاژ بالاست .ویژگی جریان متناوب این است که دائماً در حال تغییر جهت و نوسان است که برای انتقال در مسافت‌های طولانی عالی است، اما برای قطعات فوق‌حساس کامپیوتری یک سم مهلک محسوب می‌شود! قطعات الکترونیکی کامپیوتر شما، از ترانزیستورهای نانومتری پردازنده گرفته تا چیپ‌های حافظه، همگی به جریان مستقیم (DC) با ولتاژهای بسیار پایین، کاملاً صاف و بدون کوچک‌ترین نوسانی نیاز دارند.

وظیفه‌ی اصلی پاور این است که این برق متناوبِ قوی و پرنوسان را دریافت کرده، آن را از فیلترها و خازن‌های قدرتمند خود عبور دهد و به ولتاژهای خروجی کاملاً پایدارِ DC تبدیل کند. این ولتاژهای خروجی در معماری کامپیوتر به سه شاه‌رگ یا ریل اصلی تقسیم می‌شوند. ریل 3.3+ ولت و 5+ ولت معمولاً وظیفه‌ی تامین انرژی برای قطعات کم‌مصرف‌تر مانند درایوهای حافظه (SSD و هارد دیسک‌ها)، کنترلرهای USB، مدارهای جانبی مادربرد و نورپردازی‌های RGB را بر عهده دارند.

اما مهم‌ترین بخش هر پاور مدرن، ریل 12+ ولت (+12V Rail) است. در سیستم‌های امروزی، بیش از 90 درصد توان مصرفیِ کل کامپیوتر از طریق همین ریل تامین می‌شود. پردازنده‌های چند هسته‌ای قدرتمند و کارت‌های گرافیک غول‌پیکر، تمام انرژی خود را از ریل 12 ولت می‌کشند. به همین دلیل، در بررسی مشخصات یک پاور استاندارد، میزان آمپر و توانی که دستگاه می‌تواند روی خط 12 ولت خود ارائه دهد، از توان کلِ روی جعبه اهمیت بسیار بیشتری دارد.

برسی استاندارد 80 Plus؛ راندمان مصرف و مدیریت حرارت

در علم فیزیک و الکترونیک، هیچ فرآیند تبدیلی بدون هدررفتِ انرژی نیست. زمانی که پاور در حال تبدیل برق AC به DC است، مقداری از این انرژی الکتریکی به صورت گرما هدر می‌رود. برای اینکه مشخص شود یک پاور چقدر در این فرآیندِ تبدیل بهینه عمل می‌کند، گواهینامه‌ای به نام 80 Plus به وجود آمد. این استاندارد تضمین می‌کند که پاور در شرایط مختلفِ بارگذاری، حداقل 80 درصد از برقی که از پریز می‌کشد را به توانِ مفید برای قطعات تبدیل کرده و حداکثر 20 درصد آن را به صورت حرارت هدر می‌دهد.

این گواهینامه دارای شش سطح مختلف شامل سفید (White)، برنزی (Bronze)، نقره‌ای (Silver)، طلایی (Gold)، پلاتینیوم (Platinum) و تیتانیوم (Titanium) است. هرچه سطح این گواهینامه بالاتر می‌رود، راندمان دستگاه نیز به شکل چشمگیری افزایش می‌یابد. به عنوان مثال، یک پاور با گواهینامه تیتانیوم می‌تواند بیش از 94 درصد از انرژی دریافتی را به برق مفید تبدیل کند و تنها 6 درصد هدررفت گرمایی داشته باشد.

اهمیت این استاندارد فقط در کاهش قبض برق خلاصه نمی‌شود! وقتی پاور شما راندمان بالاتری داشته باشد، گرمای بسیار کمتری در داخل کیس تولید می‌کند. تولید گرمای کمتر به این معناست که فنِ خنک‌کننده‌ی پاور نیازی ندارد با سرعت بالا و صدای آزاردهنده بچرخد. همچنین، حرارتِ کمتر باعث می‌شود خازن‌ها و مدارات داخلی پاور استهلاک کمتری داشته باشند و در نتیجه، طول عمر کل سیستم به طرز محسوسی افزایش پیدا کند.

برای بررسی بیشتر پیشنهاد میکنیم مقاله زیر رو بررسی کنید:

بررسی تله‌ی طلایی در پاور سیستم (PSU)؛ آیا استاندارد 80Plus Gold به معنای کیفیت بهتر است؟

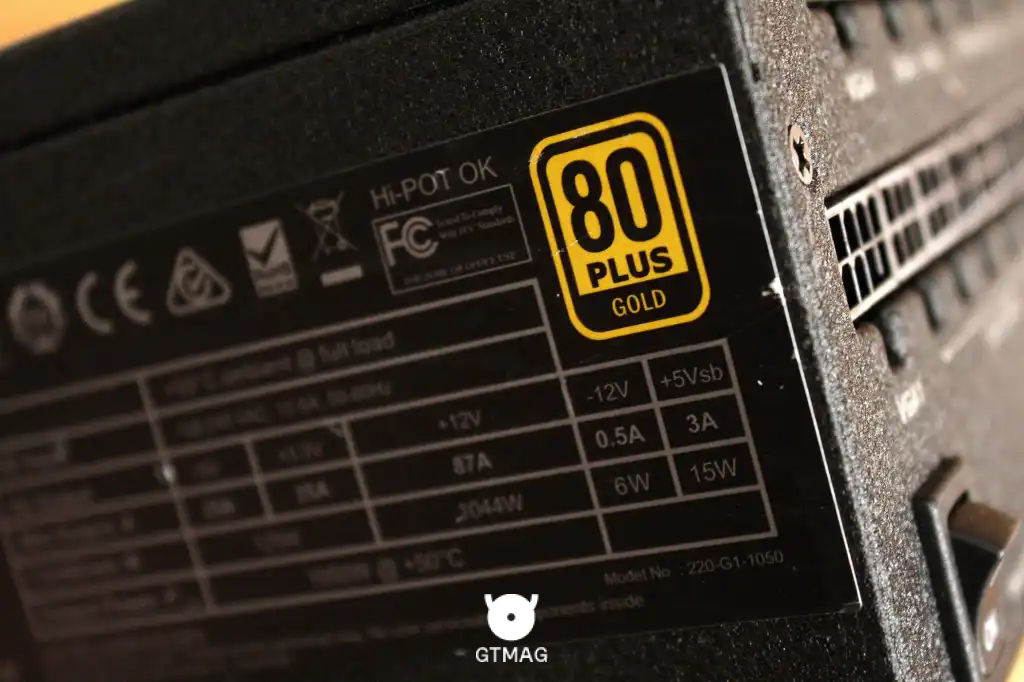

80 Plus استاندارد

گذار از ATX 2.4 به استانداردهای ATX 3.0 و 3.1

صنعت سخت‌افزار همواره در حال پیشرفت است و پاورها نیز باید خود را با نیازهای جدید تطبیق دهند. تا چند سال پیش، استاندارد ATX 2.4 برای تغذیه سیستم‌ها کاملاً پاسخگو بود؛ اما با ورود کارت‌های گرافیک نسل جدید (به خصوص سری پرچمدار انویدیا و ای‌ام‌دی)، رفتارِ مصرفِ انرژی در کامپیوترها تغییر کرد. کارت‌های گرافیک مدرن دارای پدیده‌ای به نام «جهش‌های ناگهانی مصرف» (Transient Power Spikes) هستند. یعنی یک کارت گرافیک ممکن است برای پردازش یک صحنه‌ی سنگین در کسری از میلی‌ثانیه، دو تا سه برابر توانِ مصرفیِ عادیِ خود برق طلب کند.

پاورهای قدیمی با استاندارد ATX 2.0 توانایی تحمل این جهش‌های ناگهانی را نداشتند و با تشخیص بارِ اضافی، سیستم را برای جلوگیری از آسیب دیدن به طور ناگهانی خاموش می‌کردند. این مشکل باعث شد تا اینتل استانداردهای جدید ATX 3.0 و متعاقباً ATX 3.1 را معرفی کند. پاورهایی که بر اساس این معماری جدید ساخته می‌شوند، از نظر مهندسی به گونه‌ای طراحی شده‌اند که می‌توانند تا دو برابر (200 درصد) توانِ نامیِ خود را در بازه‌های زمانی میکروثانیه‌ای تحمل کنند، بدون اینکه سیستم خاموش یا دچار اختلال شود. علاوه بر این، در این استانداردها کابل‌های ارتباطی جدیدی به نام 12VHPWR و نسخه اصلاح‌شده‌ی 12V-2x6 معرفی شدند که به کاربر اجازه می‌دهند تا 600 وات جریان برق را تنها از طریق یک کابلِ واحد، به صورت ایمن به کارت گرافیک منتقل کنند.

مهندسی کابل‌کشی؛ تاثیر ماژولار بودن بر زیبایی و جریان هوا

نحوه اتصال کابل‌ها به بدنه‌ی پاور، یکی از فاکتورهای مهم در زمان خرید و اسمبل سیستم است که تاثیر مستقیمی روی مدیریت کابل و سیستم خنک‌کننده کیس دارد. پاورها از این منظر در سه دسته‌بندی کلی تولید می‌شوند.

در پاورهای غیر ماژولار (Non-Modular)، دسته‌سیمِ بزرگی شامل تمامی کابل‌های ممکن، مستقیماً به بورد اصلی پاور لحیم شده است. در این حالت، حتی اگر به نیمی از این کابل‌ها نیازی نداشته باشید، مجبورید آن‌ها را در گوشه‌ای از کیس پنهان کنید که این کار علاوه بر ایجاد ظاهری نامرتب، مسیر گردش هوای داخل کیس را نیز مسدود می‌کند.

در نقطه‌ی مقابل، پاورهای تمام ماژولار (Full-Modular) قرار دارند. در این طراحی، هیچ کابلی به پاور متصل نیست و دستگاه فقط دارای یک پنل پر از درگاه‌های ورودی است. شما می‌توانید دقیقاً بر اساس نیاز سیستم خود، فقط کابل‌هایی که لازم دارید را متصل کنید. این کار باعث خلوت شدن فضای داخلی کیس، بهبود چشمگیر جریان هوا و همچنین امکان استفاده از کابل‌های شخصی‌سازی شده و رنگی  برای زیبایی بیشتر می‌شود. در این میان، پاورهای نیمه ماژولار (Semi-Modular) نیز وجود دارند که ترکیبی از دو حالت قبل هستند؛ به این صورت که کابل‌های ضروری و اجباری (مثل کابل برق مادربرد و پردازنده) ثابت هستند، اما کابل‌های مربوط به گرافیک و حافظه‌ها قابلیت جدا شدن دارند و گزینه‌ای اقتصادی و کاربردی محسوب می‌شوند.

انواع کابل کشی پاور

مدارهای محافظتی (Protections)؛ چتر ایمنی و سپر بلای سیستم

شاید بتوان گفت مهم‌ترین تفاوت یک پاور باکیفیت و مهندسی‌شده با یک پاور ارزان‌قیمت و بی‌نام‌ونشان، در کامل بودن مدارهای محافظتی آن است. شبکه‌ی برق شهری همیشه پایدار نیست و نوسانات، افت ولتاژ یا قطعی‌های ناگهانی می‌توانند آسیب‌های جبران‌ناپذیری به قطعات میلیونی شما وارد کنند. یک پاور استاندارد با استفاده از چیپ‌های نظارتی هوشمند، به طور مداوم جریان ورودی و خروجی را بررسی می‌کند و در صورت بروز هرگونه خطر، بلافاصله وارد عمل می‌شود.

این مدارهای محافظتی شامل سیستم‌های مختلفی هستند؛ برای مثال مدار OVP (محافظت در برابر ولتاژ بیش از حد) و UVP (محافظت در برابر افت ولتاژ) اطمینان حاصل می‌کنند که اگر ولتاژ شبکه‌ی برق شهری به شدت بالا رفت یا افت کرد، این نوسان مخرب به قطعات حساس نرسد. مدار OCP (محافظت در برابر اضافه جریان) و OPP (محافظت در برابر توان اضافه) وظیفه دارند تا اگر یک قطعه در سیستم (به دلیل خرابی یا اتصالی) آمپر یا توان بسیار بیشتری از حد توانِ پاور طلب کرد، فوراً خروجی را قطع کرده و از اسیب زدن به سیم‌ها جلوگیری کنند. همچنین مدار حیاتیِ SCP (محافظت در برابر اتصال کوتاه) به محض اینکه تشخیص دهد دو مسیر جریان به اشتباه به هم متصل شده‌اند، در کسری از ثانیه برق کل سیستم را قطع می‌کند. مجموع این مدارها باعث می‌شوند که پاور به عنوان یک سپر بلای فداکار عمل کرده و در بدترین سناریوها، خودش آسیب ببیند اما اجازه ندهد کوچک‌ترین صدمه‌ای به مادربرد، پردازنده یا کارت گرافیک وارد شود.

نتیجه‌گیری نهایی؛ سرمایه‌گذاری روی قلب تپنده‌ی سیستم

همان‌طور که در این کالبدشکافی عمیق بررسی کردیم، منبع تغذیه (PSU) قهرمان خاموش و بی‌ادعای هر سیستم کامپیوتری است. انتخاب یک پاور صرفاً بر اساس قیمت ارزان، توان‌های نجومیِ غیرواقعی یا ظاهر زیبا، دقیقاً شبیه به بازی با آتش است. فراموش نکنید که پاور تنها قطعه‌ای در کیس شماست که اگر دچار خرابیِ فاجعه‌بار شود، می‌تواند تمام قطعات گران‌قیمتِ دیگر از جمله مادربرد، پردازنده و کارت گرافیک رو هم از بین ببرد.

برای داشتن یک انتخاب هوشمندانه و ایمن، باید نگاهی فراتر از برچسب 80Plus و عدد واتِ روی جعبه داشته باشید. توجه به مهندسی داخلی، تخصیص توانِ مناسب به ریل 12 ولت، حضور کامل مدارهای محافظتی (مانند OVP، SCP و OPP) و همچنین پشتیبانی از استانداردهای مدرن مانند ATX 3.0 یا 3.1 برای مهارِ هیولاهای پردازشیِ نسل جدید، معیارهای اصلیِ کیفیت یک پاور هستند.

در نهایت، اختصاص دادن بودجه‌ای منطقی برای خرید یک منبع تغذیه‌ی اصیل، باکیفیت و ترجیحاً ماژولار، یک «هزینه اضافی» نیست؛ بلکه معتبرترین بیمه‌نامه‌ای است که می‌توانید برای تضمین سلامت، پایداریِ فریم‌ریت در بازی‌ها و طول عمرِ قطعاتِ میلیونیِ سیستم خود تهیه کنید. قلب سیستم خود را به دست مهندسیِ دقیق بسپارید، نه ترفندهای بازاریابی!
